2009-11-16

Windabweiser für den Milan mit Rennhaube

Die Rennhaube ist eine feine Sache - nur bei Regen muss man das Visier aufmachen und hat dann zwangsweise sehr starke Zugluft im Cockpit. Um das zu vermeiden habe ich mir einen Windabweiser aus Makrolon zugeschnitten. Er ist so dimensioniert, dass man gerade drüberschauen kann. Dadurch dass er senkrecht steht, leitet er die meiste Luft über das geöffnete Visier hinweg.
Der Windabweiser sollte sich schnell befestigen und wieder entfernen lassen . denn bei trockenem Wetter wird das Visier geschlossen und dann benötigt  man einen leichten Luftstrom um die Scheibe beschlagfrei zu halten. Mit Windabweiser geht das nicht. So kam mir die Idee kleine Supermagnete zu benutzen und diese mit 2K Epoxykleber sowohl an der Innenseite des Deckels als auch am Visier zu befestigen. Nun lässt sich das Visier in Sekundenschnelle an- und abbauen.

2009-10-26

Winterbrille für den Milan

Bei Temperaturen um 0 Grad störte mich die Zugluft an den Beinen - bedingt durch die Scheinwerferöffnungen. Ein erster Versuch dem ganzen mit Schaumstoff Herr zu werden war erfolglos.
Schließlich kam mir die Idee, dem Milan eine Brille aus Makrolon anzufertigen. Also schnell die Lampen eingeschaltet - ein Blatt Papier davor gehalten und die Öffnungen durchgepaust. Anschließend die Kontur etwas versetzt nachgezeichnet und um zwei laschen ergänzt. Dann das ganze auf Makrolon übertragen und ausgeschnitten.
Die beiden Laschen werden so weit wie nötig eingeschnitten und links und rechts in die Scheinwerferöffnung geklemmt. Einfach und Wirkungsvoll.




2009-10-18

Beschlagfreies Visier am Milan

Bei 0 Grad wurde wie schon im WAW eine Pinlock Innenscheibe aus dem Motorradzubehörhandel montiert. Diese Scheibe erzeugt eine Doppelverglasung und verhindert dadurch wirksam ein Beschlagen. Die provisorische kleine Scheibe davor leitet die Luft über das geöffnete Visier.




Auf diesem Bild (nach einer Trainingsrunde) kann man dies deutlich erkennen. Die Seitenscheiben wurden mit einer selbstgebauten Doppelverglasung versehen - diese beschlägt trotzdem - wahrscheinlich ist sie zu Nahe am Körper.




Um die Frontscheibe auch bei Bergfahrt dauerhaft freizuhalten wurde an der Innenseite noch eine Luftumlenkung angebracht, welche die Luft am Visier entlang lenkt. Die Doppel-Seitenscheiben wurden noch mit einem Antibeschlagmittel behandelt und bleiben nun auch fast komplett beschlagfrei.


2009-09-07

Raederwerk Milan

Dieser Milan wiegt fahrfertig 29kg. Damit lassen sich Berge deutlich leichter bezwingen. Ohne Kopfhaube ist er bereits sehr schnell. Mit der Rennhaube werden auch die Verwirbelungen im Bereich des Kopfes eliminiert.




2009-09-02

Catrike Expedition

Durch Zufall bin ich über den Englischen Catrike Händler an ein Expedition gekommen. Es fährt sich sehr ähnlich wie das Speed - hat aber mehr Bodenfreiheit. Außerdem hat man mit dem 26 Zoll Hinterrad einen besseren Entfaltungsbereich. Zusammen mit dem Hase Trets ist es ein sehr schnelles Eltern-Kind Tandem.




2009-08-26

Endmontage-Bericht Milan MK I P 008

Tag 1 - 25. August 2009

  • Kurbelgarnitur demontiert und 30er Kettenblatt durch ein 26er ersetzt.
  • Sitzanschlagwinkel mit 4x 3mm durchgebohrt. Sitz grob ausgerichtet – kurze Sitzprobe – vorsichtig ausgestiegen und dann oben und unten mittig ausgerichtet. Anschließend Montagewinkel als unteren Anschlag an den Rundhülsen des Sitzes sauber angelegt und Position mit weißem Konturstift markiert. Anschließend Sitz herausgenommen, Löcher 3mm durch Winkel+Boden gebohrt und Winkel mit langen 3er Blindnieten vernietet.
    Fläche des Winkels mit schwarzem Klettflausch abgedeckt. An der oberen Sitzhalterung und an der Auflagefläche des Sitzes ebenfalls Klettband angebracht.



  • Sitzhalterung oben eingestell und dabei festgestellt, dass keine selbstsichernden M8 Muttern an den Federbeinköpfen verwendet wurden. Zieht man normale Muttern fest an, werden die Kugeln der Kunststoffköpfe gequetscht und der Kopf kann sich nicht mehr drehen. Deshalb selbstsichernde M8 Muttern eingebaut und mit Gefühl angezogen.
  • Montage der Pedale + Tretkurbelgarnitur: Zuerst den Umwerfer ausgerichtet und Hülse + Umwerfer fest angezogen. Dann Tretlagergehäuse Tretlagermast aufgesetzt und im Sitzen die Beinlänge eingestellt: Mit Radschuhen Bein gestreckt und Ferse auf Pedal in vorderster Stellung. Ausgestiegen und Klemmschelle vorsichtig vom Inneraum her aufgeschoben . Milan auf die Seite gelegt (Kartonunterlage nicht vergessen) und zweite Schelle durch das Fußloch montiert. Beide Schellen fest angezogen.
  • Schaltgriffmontage: zuerst den Schaltzug durch das Loch für das Leertrum-Kettenrohr führen und dann am Umwerfer anschließen. Wenn man es vergisst und der Schaltzug beim Abschneiden ausfasert, dann braucht man einen neuen...
  • XTR Shadow-Schaltwerk weiter nach hinten gestellt, damit es bei Kombination 52-34 (worst case)= schlimmster Fall ) frei nach vorne durchschwingen kann.
  • Abspringsicherung aus Flachalu für die Hintere Umlenkrolle gebogen, gebohrt und eingebaut
  • Im Bereich der freilaufenden Kette Klettflausch auf Bodenfläche aufgeklebt
  • Kette eingebaut und erste Probefahrt um den Block unternommen


Tag 2 - 26. August 2009

  • Die BB5 drückt den Radkasten stark nach innen. Ideal wäre eine entsprechende Aussparung an dieser Stelle. Vorerst habe ich die 2mm Metallschraube abgeschliffen, um etwas Platz zu gewinnen.


  • Anschraubflansch für die hintere Scheibenbremse rattert am Radkasten – da Aussparung zu schmal – Aussparung mit Teppichmesser erweitert (Carbonspreisel....)
  • Die Schnellspanneraussparung ist etwas für kleine Hände... wurde vergrößert.
  • Lampenhalterung für 2x Lumotec IQ Cyo gebastelt und eingebaut:

  • Keine der Fahrwerksmuttern an den Gelenkköpfen war gekontert – das habe ich glücklicherweise gemerkt und nachgeholt.
  • Aussparung für Kette (Lasttrum) im Querträger gebohrt und gefeilt und 2x Kabelbinder mit 5cm Überstand der Laschen angebracht und in das Loch gesteckt:
  • Schaltkasten auf den Rechten Radkasten und Akku davor auf den Boden + Seitenwand geklettet:

  • Hintere Bodenöffnungen zugeklebt:
  • Rücklicht mit zusätzlichem Klettpunkt (gegen Verrutschen) montiert:




September 2009

  • Spur mit selbstgebauter Spurvorrichtung kontrolliert. 2 plangeschliffene Schraubenköpfe liegen auf der Felge auf und 2 Schrauben sorgen dafür, dass die beiden Stangen parallel zum Boden verlaufen


  • Hinterrad durch ein leichteres mit Sapim Messerspeichen und DT Felge ersetzt. Zahnkranz durch PG 980 ohne das 6. Ritzel ersetzt.

  • Um ein abspringen der Kette von dem kleinen Umlenkritzel dauerhaft zu verhindern wurden zwei Führungsschienen gesägt/gefeilt und mit Blindnieten am Fahrzeugboden befestigt. Jetzt bleibt die Kette wo sie hingehört

  • Schmales LED Motorradrücklicht montiert (noch ohne Bremslichtfunktion - der Schalter hierfür muss noch montiert werden). Rücklicht wird geklebt.


  • Weiteres Schleifen des Radkastens schaltwerksseitig durch kleine Zugvorrichtung aus 2 Aluminiumhaltern und 2 Kabelbindern unterbunden: Die Aluprofile habe ich mit Uhu 2K Epoxykleber (2 Minuten Sofortfest) angeklebt. Zuvor muss man natürlich alles anrauhen und entfetten.

  • Fußklappe für linkes Fußloch mit Klettband beklebt und zur Sicherheit noch vernietet - anschließend in Karosserieloch eingepasst. Die Alunasen habe ich wieder entfernt.


  • Verkleidungsblinker an der Kopfhutze montiert und angeschlossen. Bei der Bestimmung der Position unbedingt genau messen und Schwenkbereich für die Rennhaube mit berücksichtigen. Pro Blinker wurde ein Piezopiepser als Akustiksignal mit angelötet




  • Weiße Frontreflektorfolie angebracht:

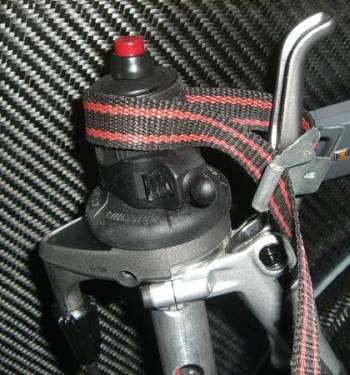

  • Hupe + Hupenschalter angebracht. Der Schalter findet in einem durchbohrten Lenkerstopfen Halt. Auf dem Bild sieht man auch die “Schalthilfen” - es sind die Lenkerklemmen für dei B+M Spiegel. Mit ihnen kann man trotz verschwitzter Hände problemlos schalten.

  • Nachtrag 012/2009: Die Vorderräder wurden durch neue mit Messerspeichen ersetzt. Zusätzlich wurden 140mm Avid Cleansweep Bremsscheiben eingebaut. Ergebnis: höhere Geschwindigkeit und viel besser dosierbare Bremsen - kein quietschen oder rattern mehr.

  • Nachtrag 04/2010: Schalter fürs Bremslicht eingebaut. Die Halterung besteht aus dünnem gebogenem Alublech. Dieses kann gut mit einer Haushaltsschere zurechtgeschnitten werden. Befestigung erfolgt mit Kabelbindern + Panzerband direkt am Bremshebelgehäuse.
  • Der Schalter selbst ist ein handelsüblicher Microschalter mit Federhebel. Dieser ist als Öffner geschaltet d.h. der Stromkreis schliesst sich, wenn sich der Bremshebel vom Schalter wegbewegt. Der Federhebel wiederum liegt an der Stirnseite des Bremshebels an. Zieht man den Hebel öffnet sich der Federschalter und das Bremslicht geht an. Der Schalter selbst wurde zuerst mit einem kleinen Kabelbinder fixiert. Danach wurden die im Schalter vorhandenen 2 Bohrungen mit einem 2,5mm Bohrer durchs Alu fortgesetzt und hinterher mit Heisskleber durchspritzt. So entstehen quasi zwei Kunsttstoffniete. Den Kabelbinder hätte ich danach theoretisch entfernen können - aus Faulheit habe ich aber alles kpl. “vergossen”. So sind auch die mit Schrumpfschlauch überzogenen Lötverbindungen besser vor Feuchtigkeit geschützt.
